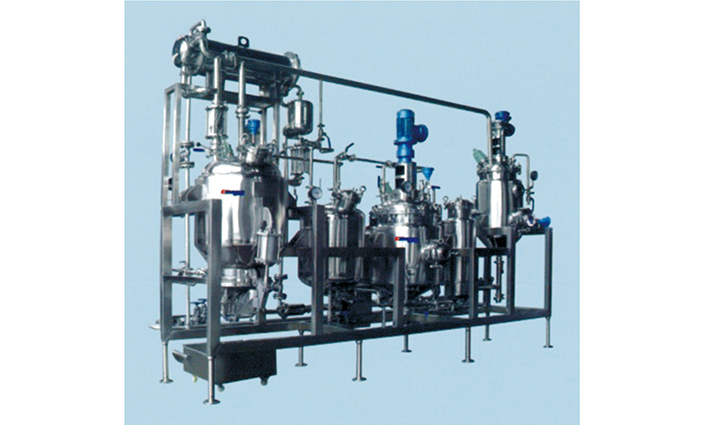

TNS 系列中试机组
产品分类: 提取

1、机组由提取罐、列管加热器、蒸发器、冷凝器、油分器、油水分离器、药液泵、计量槽、贮液罐、过滤器、真空泵、配电柜等组成。提取罐、蒸发器顶蒸汽出口均设备了除沫器。可加配导热油加热系统。

2、可进行热回流循环提取、浓缩,常规提取、浓缩、水沉(醇沉)、渗漉等操作。

3、能在负压、常压、正压状态下工作。可适应水提、醇提或溶剂提取,符合制药GMP和食品HACCP要求。水提低温可达40% ,适合低温提取浓缩。

4、机组在多功能、高效率、节能、操作范围广等方面具有很大优势。

5、特别适用于科研机构、大专院校、工厂中试室使用,或贵重药品的提取浓缩,或植物低温提取浓缩。

6、外设仅需水、电,占地面积小,有效缩短实验时间,中央控制器控制,操作方便,自动化程度高。

7、机组装置选材优良,采用动态提取浓缩,具效率高,电加热方式;罐内配备CIP清洗系统。

8、可实现提取浓缩温度的控制及显示,弧形设计,物料无加热和凊洗死角,排料完全。

9、三层保温,敞开式结构;内外焊缝抛光300目,SUS304材质

技术参数

规格型号 Specification

TNS50

TNS100

TNS200

TNS300

TNS500

提取罐

Extracting tank

容量 Volume (L)

65

125

250

375

550

夹套工作压力

 Workinq pressure of jacket (MPa)

0.15

0.15

0.15

0.15

0.15

容器工作压力

Workinq pressure of container (MPa)

0.09

浓缩罐

Concentrating tank

容量 Volume (L)

65

125

250

375

550

罐内真空度

Vacuum deqree in tank (MPa)

-0.08

加热管工作压力

 Workinq pressure of heatinq pipe (MPa)

0.09

热回流工作回流量

Reflux flow (L/H
