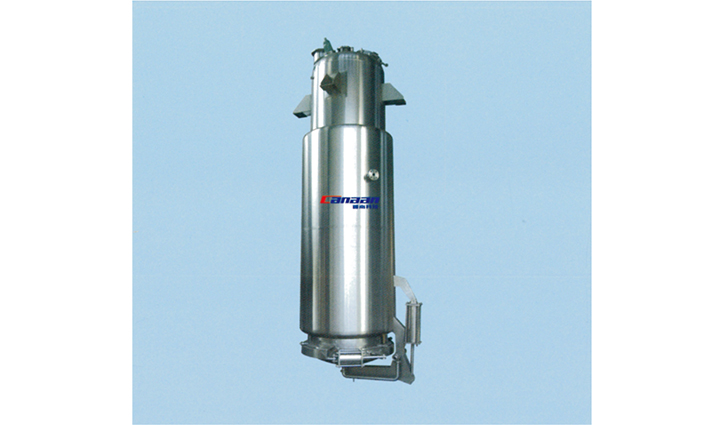

直筒型提取罐广泛应用于中药、食品、化工行业的常压、微压、水煎, 温浸、热回流、芳香油提取及有机溶媒的回收等多种工艺操作。
直筒型提取罐最突出的特点是所占建筑空间较大,外形细长,对传热传质均为有利,使浸取、加热时间较短,提取效率较高,适于醇提、渗漉系统。罐体配备CIP清洗自动旋转喷淋球、测温孔、防爆视孔灯、视镜、快开式投料口等,确保操作简便,符合GMP要求。
成套设备包括:除末器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。
规格型号Specification |
TQZ0.5 |
TQZ1 |
TQZ2 |
TQZ3 |
TQZ4 |
TQZ6 |
TQZ8 |
TQZ10 |
有效容积(L) Effevtive volumn |
500 |
1000 |
2000 |
3000 |
4000 |
6600 |
8000 |
10000 |
罐内设计压力 Desiqn pressure in tank (MPa) |
0.09 |
|||||||
内层设计压力 Desiqnpressure in interlayer (MPa) |
0.25-0.3 |
|||||||
力口料口直径 Diameter of feedinq port (mm) |
300 |
400 |
400 |
400 |
500 |
500 |
500 |
500 |
加热面积 Heatinq area (m2) |
2.4 |
3 |
4.7 |
6.8 |
8 |
10 |
12 |
12 |
冷凝面积 Condensation area (m2) |
2 |
4 |
5.4 |
8 |
10 |
15 |
20 |
25 |
冷却^^Coolinq area (m2) |
0.3 |
0.5 |
1 |
1 |
1.5 |
2 |
3 |
3.5 |
过滤Filterinq area (m2) |
0.25 |
0.25 |
0.4 |
0.4 |
0.65 |
0.65 |
0.8 |
0.8 |
耗蒸汽 Steam coumsumption(t/h) |
50 |
85 |
150 |
200 |
250 |
350 |
450 |
500 |
耗水 Water coumsumption(t/h) |
2.1 |
2.1 |
2.5 |
4.2 |
4.5 |
6 |
8 |
10 |
加热汽管口 Heatinq pipe port (m/m) |
32 |
32 |
32 |
40 |
50 |
65 |
65 |
65 |
二次蒸汽管口 Second steam pipe port (m/m) |
63 |
63 |
100 |
125 |
125 |
125 |
150 |
150 |
冷却水管口 Coolinq water pipe port (m/m) |
40 |
40 |
40 |
50 |
50 |
50 |
65 |
70 |
电动机功率Motor power (kW) |
2.2 |
2.2 |
3 |
4 |
5.5 |
7.5 |
7.5 |
11.5 |
搅拌转iS Agitation speed (rpm) |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
