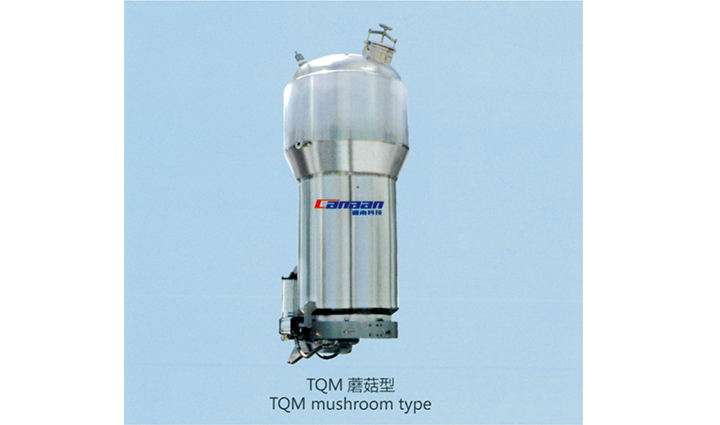

TQM 蘑菇型提取罐
产品分类: 提取

蘑菇型提取罐广泛应用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、芳香油提取及有机溶媒的回收等多种工艺操作。


蘑菇型提取罐最突出的特点是沸腾缓冲空间大,不易跑料;药液受热传递快,加热时间短,提取效益较高。罐体配备CIP清洗自动旋转喷淋球、测温孔、防爆视孔灯、视镜、快开式投料口等,确保操作简便, 符合GMP要求。


成套设备包括:除沬器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。

技术参数

规格型号Specification

TQZ0.5

TQZ1

TQZ2

TQZ3

TQZ4

TQZ6

TQZ8

TQZ10

有效容积(L) Effevtive volumn

500

1000

2000

3000

4000

6600

8000

10000

罐内设计压力 Desiqn pressure in tank (MPa)

0.09

内层设计压力 Desiqnpressure In interlayer (MPa)

0.25-0.3

加料口直径 Diameter of feedinq port (mm)

300

400

400

400

500

500

500

500

加热面积 Heatinq area (m2)

2.4

3

4.7

6.8

8

10

12

12

冷凝面积 Condensation area (m2)

2

4

5.4

8

10

15

20

25

冷却面积 Coolinq area (m2)

0.3

0.5

1

1

1.5

2

3

3.5

过滤面积 Filterinq area (m2)

0.25

0.25

0.4

0.4

0.65

0.65

0.8

0.8

耗蒸汽 Steam coumsumption(t/h)

50

85

150

200

250

350

450

500

耗水 Water coumsumption(t/h)

2.1

2.1

2.5

4.2

4.5

6

8

10

加热汽管口 Heatinq pipe port (m/m)

32

32

32

40

50

65

65

65

二次蒸'汽管口 Second steam pipe port (m/m)

63

63

100

125

125

125

150

150

冷却水管口 Coolinq water pipe port (m/m)

40

40

40

50

50

50

65

70

电动机功率Motor power (kW)

2.2

2.2

3

4

5.5

7.5

7.5

11.5

搅拌转iAqitation speed (rpm)

36

36

36

36

36

36

36

36
