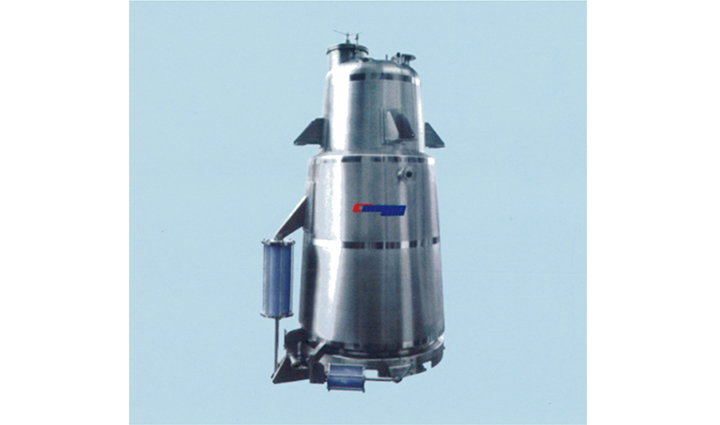

TQD 倒锥型提取罐
产品分类: 提取

倒锥型提取罐广泛应用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、芳香油提取及有机溶媒的回收等多种工艺操作。


倒锥型提取罐最突出的特点是出渣非常方便,所占空间较矮。罐体配备CIP清洗自动旋转喷淋球,测温孔、防爆视孔灯、视镜、快开式投料口等,确保操作简便,符合GMP要求。


成套设备包括:除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。正锥型提取罐最突出的特点是所占建筑空间较小, 为提取车间广泛使用。出渣门上设有底部加热,使药材提取更加完全。 罐体配备CIP清洗自动旋转喷淋球,测温孔、防爆视孔灯、视镜、快开式投料口等,确保搡作简便,符合GMP要求。

技术参数

规格型号Specification

TQZ0.5

TQZ1

TQZ2

TQZ3

TQZ4

TQZ6

TQZ8

TQZ10

有效(L) Effevtive volumn

500

1000

2000

3000

4000

6600

8000

10000

罐内设计压力 Desian pressure in tank (MPa)

0.09

内层设计压力 Desiqnpressure In interlayer (MPa)

0.25-0.3

加料口直径 Diameter of feedinq port (mm)

300

400 j

400

400

500

500

500

500

加热Heatinq area (m2)

2.4

3

4.7

6.8

8

10

12

12

冷凝面积 Condensation area (m2)

2

4 I

5.4

8

10

15

20

25

冷却面积 Coolinq area (m2)

0.3

0.5

1

1

1.5

2

3

3.5

过淀面积 Filterinq area (m2)

0.25

0.25

0.4

0.4

0.65

0.65

0.8

0.8

耗蒸汽 Steam coumsumpti〇n(_

50

85

150

200

250

350

450

500

耗水 Water coumsumption(t/h)

2.1

2.1

2.5

4.2

4.5

6

8

10

加热汽管口 Heatinq pipe port (m/m)

32

32

32

40

50

65

65

65

二次蒸汽管口 Second steam pipe port (m/m)

63

63

100

125

125

125

150

150

冷却水管口 Coolinq water pipe port (m/m)

40

40

40

50

50

50

65

70

电动机功率Motor power (kW)

2.2

2.2

3

4

5.5

7.5

7.5

11.5

搜拌转速 Aqitation speed (rpm)

36

36

36

36

36

36

36

36
